QBG500×40m鏈板機是用于立窯下輸送熟料的設備，板鏈斗式提升機也是水泥廠中常用的輸送設備之一。由于原設計結構復雜(如圖1)，維修不便，加之所處的工作條件惡劣，造成事故經常發生。
特別是滾輪及內套邊緣磨損以后，導致鏈帶卡死或鏈槽脫軌，需要經常停機修理更換，給維修帶來不便。

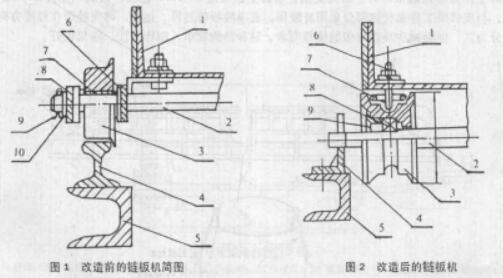

圖一、1一鏈槽一軸3一滾輪導軌5一機架槽鋼6一內鏈板7一滾輪內套8一外鏈板9開口銷10平墊圖；
圖二、1一鏈槽2一軸3一滑輪4一長板支座5一機架槽鋼6一鏈環鉤7一圓環鏈8一軸承9一軸承蓋
我們對該板鏈斗式提升機進行了改造，效果很好。具體做法如下:
將原帶輪緣滾子鏈取消，改用焊接圓環鏈，另外制作溝槽式帶邊滑輪(內裝307軸承)，來代替凸緣滾輪和道軌。
通過上述改造既簡化了結構，同時配件更換方便，每次更換只要將鏈槽托起，滑輪從長板支座上拿出，換新即可，提高了鏈板機的運轉率。
總之，改造時應注意防止主動鏈輪運轉時易出現的“打滑”，可采用鑄造窩槽鏈輪加以解決
